Cảm biến áp suất đường ống nạp hay còn gọi là cảm biến MAP là một bộ phận không thể thiếu trên các dòng xe sử dụng hệ thống phun xăng điện tử hiện đại. Nắm vững kiến thức về vai trò, cấu tạo và cách hoạt động của cảm biến MAP giúp chủ xe hiểu rõ hơn về chiếc xe của mình, từ đó có biện pháp bảo dưỡng phù hợp để xe luôn vận hành tối ưu và tiết kiệm nhiên liệu.
Cảm biến áp suất đường ống nạp là gì và các loại phổ biến?
Cảm biến áp suất đường ống nạp (Manifold Absolute Pressure sensor – MAP) là một loại cảm biến quan trọng trong hệ thống điều khiển động cơ đốt trong. Chức năng chính của nó là đo lường áp suất tuyệt đối bên trong đường ống nạp (cổ hút) của động cơ. Thông qua việc đo áp suất này, cảm biến cung cấp dữ liệu gián tiếp về lượng không khí đi vào buồng đốt. Tín hiệu từ cảm biến MAP thường là một tín hiệu điện áp, có tỷ lệ thuận với áp suất khí nạp. Áp suất càng cao, tín hiệu điện áp càng lớn, và ngược lại.
Dữ liệu áp suất từ cảm biến được gửi về Bộ điều khiển trung tâm (ECU) của xe. Dựa vào thông tin này cùng với dữ liệu từ các cảm biến khác như cảm biến nhiệt độ khí nạp (IAT) và cảm biến tốc độ động cơ (RPM), ECU sẽ tính toán mật độ và khối lượng không khí chính xác đi vào xylanh. Từ đó, ECU đưa ra các quyết định quan trọng về lượng nhiên liệu cần phun và thời điểm đánh lửa tối ưu để đảm bảo quá trình đốt cháy diễn ra hiệu quả nhất, phù hợp với từng chế độ hoạt động của động cơ.
Trên thị trường hiện nay, có hai loại cảm biến áp suất đường ống nạp chính được sử dụng trên ô tô. Loại thứ nhất là cảm biến MAP varistor bán dẫn. Loại này hoạt động dựa trên hiệu ứng biến đổi điện trở của vật liệu bán dẫn dưới tác động của áp suất. Khi áp suất khí nạp thay đổi, điện trở của chất bán dẫn cũng thay đổi theo tỷ lệ tương ứng, tạo ra tín hiệu điện áp khác nhau. Loại thứ hai là cảm biến MAP điện dung. Loại này sử dụng sự thay đổi điện dung của một bộ phận đo (thường là màng ngăn) khi áp suất tác động lên. Mạch điện của cảm biến sẽ chuyển đổi sự thay đổi điện dung này thành tín hiệu điện áp hoặc tần số tương ứng.
Cấu tạo chi tiết của cảm biến MAP trên ô tô
Cảm biến áp suất đường ống nạp có cấu tạo khá tinh gọn nhưng bao gồm các bộ phận quan trọng đảm bảo chức năng đo lường chính xác. Bộ phận cốt lõi là một buồng kín chân không, được thiết kế để duy trì một mức áp suất tham chiếu cố định. Buồng chân không này được cách ly với môi trường bên ngoài bằng một màng silicon mỏng và linh hoạt. Chính màng silicon này là nơi áp suất từ đường ống nạp tác động trực tiếp.
Bên trong buồng chân không và được gắn liền với màng silicon là một con chip tích hợp (IC chip), thường là một loại chip bán dẫn có khả năng đo lường sự biến dạng của màng silicon. Một mặt của màng silicon tiếp xúc với áp suất trong đường ống nạp thông qua một cổng kết nối và có thể có lưới lọc để ngăn bụi bẩn. Mặt còn lại của màng tiếp xúc với chân không bên trong buồng kín của cảm biến.
Chip silicon trên màng ngăn thường được tích hợp một cấu trúc đo lường tinh vi gọi là cầu Wheatstone. Cầu Wheatstone là một mạch điện đặc biệt được sử dụng để đo lường sự thay đổi điện trở rất nhỏ. Khi áp suất từ đường ống nạp tác động làm màng silicon biến dạng, các điện trở trong cầu Wheatstone trên chip cũng thay đổi theo. Sự thay đổi điện trở này tạo ra một tín hiệu điện áp chênh lệch, tỷ lệ thuận với mức độ biến dạng của màng, và do đó tỷ lệ thuận với áp suất khí nạp.
Các thành phần chính của cảm biến MAP và vai trò
Để hiểu rõ hơn về cách cảm biến áp suất đường ống nạp hoạt động, chúng ta cần xem xét chi tiết hơn các thành phần chính của nó. Đầu tiên là màng silicon (diaphragm). Đây là bộ phận nhạy cảm trực tiếp với sự thay đổi áp suất. Tính linh hoạt và độ bền của màng quyết định khả năng phản ứng nhanh chóng và chính xác của cảm biến. Khi áp suất trong ống nạp tăng hoặc giảm, màng silicon sẽ cong lên hoặc lõm xuống.
Thành phần quan trọng tiếp theo là chip IC tích hợp cầu Wheatstone. Như đã đề cập, chip này được gắn trên màng silicon và chứa các điện trở được bố trí trong cấu trúc cầu Wheatstone. Sự biến dạng của màng silicon dưới tác động của áp suất sẽ làm thay đổi giá trị của các điện trở này. Cầu Wheatstone sau đó chuyển đổi sự thay đổi điện trở thành một tín hiệu điện áp có thể đo được. Độ chính xác của chip này là yếu tố quyết định độ tin cậy của dữ liệu áp suất gửi về ECU.
Cuối cùng, giắc cắm điện là bộ phận kết nối cảm biến MAP với hệ thống dây điện của xe và ECU. Giắc cắm này đảm bảo việc truyền tín hiệu điện áp từ cảm biến đến bộ điều khiển được liên tục và ổn định. Bất kỳ sự cố nào ở giắc cắm, như lỏng lẻo, ăn mòn, hoặc đứt gãy dây, đều có thể làm gián đoạn tín hiệu, dẫn đến hoạt động sai lệch của động cơ và các vấn đề về hiệu suất.

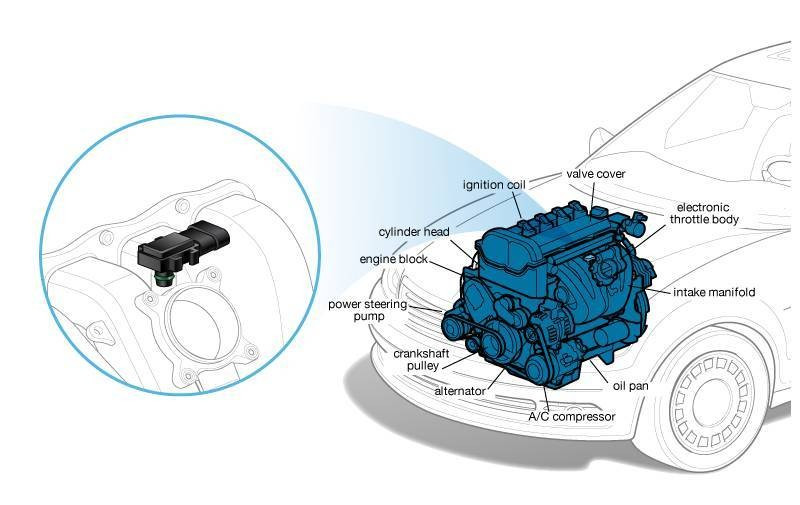

Cảm biến áp suất đường ống nạp (MAP) trên động cơ ô tô
Nguyên lý hoạt động chi tiết của cảm biến MAP trong hệ thống điều khiển động cơ
Cảm biến áp suất đường ống nạp thường được bố trí trên đường ống nạp khí sau bướm ga, hoặc đôi khi nằm gần thân bướm ga, hay thậm chí trước bộ tăng áp (turbo) tùy thiết kế của từng loại động cơ. Vị trí này cho phép cảm biến đo lường áp suất khí tuyệt đối bên trong đường ống nạp, nơi chịu ảnh hưởng trực tiếp của van bướm ga và hoạt động hút của piston.
Trước khi động cơ khởi động, van bướm ga đang mở hoàn toàn và động cơ chưa tạo ra chân không. Lúc này, áp suất trong đường ống nạp gần bằng áp suất khí quyển. Cảm biến MAP đo lường áp suất này và gửi tín hiệu điện áp tương ứng về ECU. ECU sử dụng tín hiệu này như một giá trị tham chiếu ban đầu, giúp xác định mật độ không khí xung quanh tại thời điểm đó.
Khi động cơ bắt đầu hoạt động và van bướm ga đóng bớt, hiện tượng hút của piston tạo ra một áp suất thấp (chân không) trong đường ống nạp. Áp suất này thấp hơn áp suất khí quyển và thay đổi liên tục tùy thuộc vào tốc độ động cơ, tải trọng và vị trí bướm ga. Màng silicon trong cảm biến MAP phản ứng với sự chênh lệch áp suất giữa buồng chân không tham chiếu và áp suất thấp trong đường ống nạp.
Sự biến dạng của màng silicon làm thay đổi điện trở trên chip IC, từ đó tạo ra một tín hiệu điện áp tương ứng. Tín hiệu này (thường là điện áp từ 0V đến 5V) được gửi ngay lập tức về ECU. Điện áp thấp hơn khi áp suất trong ống nạp thấp (chân không mạnh) và điện áp cao hơn khi áp suất cao (gần áp suất khí quyển, ví dụ khi bướm ga mở lớn hoặc ở chế độ tăng áp).
Quá trình xử lý tín hiệu của ECU dựa trên dữ liệu cảm biến MAP
ECU nhận tín hiệu điện áp từ cảm biến áp suất đường ống nạp và sử dụng bộ chuyển đổi analog-to-digital (ADC) để biến nó thành dữ liệu số. Tuy nhiên, dữ liệu áp suất đơn thuần chưa đủ để ECU tính toán chính xác lượng không khí (khối lượng hoặc mật độ) đi vào động cơ. Mật độ không khí còn phụ thuộc vào nhiệt độ. Không khí nóng kém đặc hơn không khí lạnh ở cùng một áp suất.
Do đó, ECU kết hợp dữ liệu từ cảm biến MAP với tín hiệu từ cảm biến nhiệt độ khí nạp (IAT). Bằng cách sử dụng cả áp suất và nhiệt độ, ECU có thể tính toán chính xác mật độ không khí theo công thức của định luật khí lý tưởng hoặc các bảng tra cứu được lập trình sẵn. Ngoài ra, ECU còn xem xét tốc độ động cơ (từ cảm biến RPM) và nhiệt độ nước làm mát (từ cảm biến ECT) để xác định điều kiện hoạt động hiện tại của động cơ.
Dựa trên thông tin tổng hợp từ các cảm biến này, đặc biệt là dữ liệu mật độ không khí từ cảm biến MAP và IAT, ECU sẽ tính toán lượng không khí thực tế đi vào mỗi xylanh trong mỗi chu kỳ nạp. Từ đó, ECU quyết định thời gian phun nhiên liệu cho kim phun để đạt được tỷ lệ hòa khí tối ưu (thường là 14.7 phần không khí trên 1 phần nhiên liệu về khối lượng đối với động cơ xăng ở chế độ tải nhẹ), đồng thời điều chỉnh thời điểm đánh lửa để tối đa hóa công suất và hiệu quả đốt cháy, đồng thời giảm thiểu khí thải độc hại. Quá trình xử lý và điều chỉnh này diễn ra liên tục và gần như tức thời trong suốt quá trình động cơ hoạt động.

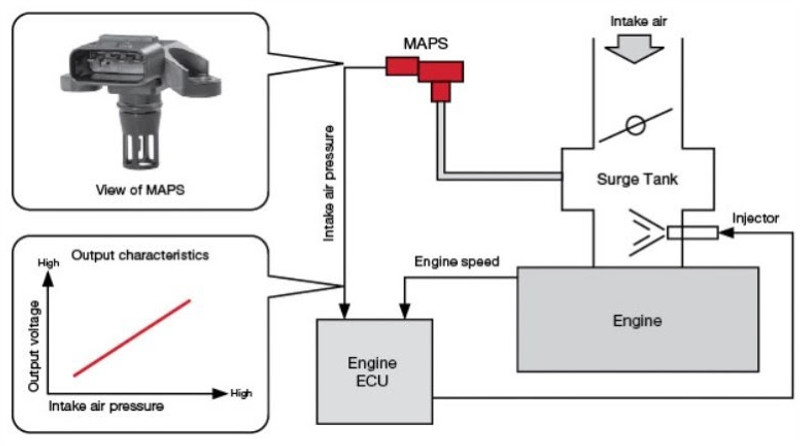

Sơ đồ mô tả nguyên lý hoạt động cảm biến áp suất đường ống nạp và ECU
Các dấu hiệu nhận biết cảm biến MAP bị hỏng và nguyên nhân
Cảm biến áp suất đường ống nạp là một bộ phận tương đối bền bỉ nhưng vẫn có thể gặp sự cố sau một thời gian hoạt động. Do vị trí lắp đặt trong môi trường động cơ, cảm biến có thể bị ảnh hưởng bởi nhiệt độ cao, rung động và tiếp xúc với cặn bẩn từ đường ống nạp. Việc nhận biết sớm các dấu hiệu hư hỏng giúp chủ xe khắc phục kịp thời, tránh ảnh hưởng nghiêm trọng đến hoạt động của xe.
Một trong những dấu hiệu phổ biến và dễ nhận biết nhất khi cảm biến MAP gặp trục trặc là đèn báo lỗi động cơ (Check Engine) trên bảng táp-lô sáng lên. Khi ECU phát hiện tín hiệu từ cảm biến áp suất đường ống nạp nằm ngoài phạm vi hoạt động bình thường hoặc không nhận được tín hiệu, nó sẽ ghi lại mã lỗi liên quan và bật sáng đèn Check Engine để cảnh báo người lái. Đây là tín hiệu cho thấy cần kiểm tra hệ thống điều khiển động cơ.
Ảnh hưởng của cảm biến MAP hỏng đến hiệu suất động cơ và tiêu thụ nhiên liệu
Khi cảm biến áp suất đường ống nạp cung cấp dữ liệu sai lệch cho ECU, hậu quả trực tiếp là ECU sẽ tính toán sai lượng không khí đi vào động cơ. Điều này dẫn đến tỷ lệ hòa khí (không khí/nhiên liệu) không còn chính xác, gây ra nhiều vấn đề về hiệu suất và tiêu thụ nhiên liệu. Nếu ECU nhận tín hiệu áp suất thấp hơn thực tế, nó sẽ cho rằng có ít không khí hơn và phun ít nhiên liệu đi. Kết quả là hỗn hợp hòa khí bị nghèo (quá nhiều không khí, thiếu nhiên liệu). Hòa khí nghèo làm giảm công suất động cơ, khiến xe tăng tốc kém, ì ạch, thậm chí có thể bị giật cục hoặc chết máy đột ngột, đặc biệt ở chế độ chạy không tải.
Ngược lại, nếu cảm biến MAP báo áp suất cao hơn thực tế, ECU sẽ hiểu nhầm là có nhiều không khí hơn và phun thừa nhiên liệu. Điều này tạo ra hỗn hợp hòa khí đậm (thừa nhiên liệu). Hòa khí đậm gây lãng phí nhiên liệu nghiêm trọng, làm tăng tiêu hao nhiên liệu của xe lên đáng kể so với mức bình thường. Ngoài ra, việc nhiên liệu không được đốt cháy hết sẽ làm tăng lượng khí thải độc hại ra môi trường (ví dụ: khí CO và Hydrocarbon chưa cháy), gây bám muội than trong buồng đốt và làm giảm tuổi thọ của bộ chuyển đổi xúc tác (catalytic converter).
Một dấu hiệu khác liên quan đến hỗn hợp hòa khí sai là động cơ có thể phát ra tiếng ồn bất thường, đặc biệt là tiếng gõ hoặc tiếng nổ lụp bụp ở ống xả (backfire). Điều này xảy ra khi thời điểm đánh lửa bị sai lệch do dữ liệu áp suất không chính xác, hoặc khi nhiên liệu dư thừa bị đốt cháy trong đường ống xả thay vì trong buồng đốt. Ngoài ra, xe cũng có thể gặp khó khăn khi khởi động, đặc biệt là vào buổi sáng hoặc khi động cơ nguội, bởi vì ECU cần dữ liệu áp suất chính xác để cung cấp lượng nhiên liệu phù hợp cho quá trình khởi động ban đầu.
Các nguyên nhân phổ biến gây hỏng cảm biến MAP
Có nhiều yếu tố có thể dẫn đến sự cố ở cảm biến áp suất đường ống nạp. Một trong những nguyên nhân phổ biến nhất là cặn bẩn bám vào cổng đo áp suất của cảm biến. Theo thời gian, cặn carbon từ quá trình đốt cháy hoặc dầu từ hệ thống thông hơi cacte (PCV) có thể tích tụ trong đường ống nạp và làm tắc nghẽn cổng đo của cảm biến, khiến nó không đo được áp suất chính xác. Việc vệ sinh đường ống nạp và bướm ga không đúng cách cũng có thể đẩy các hạt bẩn vào cảm biến.
Rò rỉ chân không trong hệ thống đường ống nạp sau van bướm ga là một nguyên nhân quan trọng khác gây ra lỗi đọc sai của cảm biến MAP. Các ống dẫn chân không bị nứt, khớp nối lỏng lẻo, gioăng đệm đường ống nạp bị hỏng, hoặc thậm chí cả các bộ phận như van PCV bị kẹt đều có thể tạo ra rò rỉ. Khi có rò rỉ chân không, áp suất trong ống nạp sẽ cao hơn mức ECU dự kiến ở một vị trí bướm ga nhất định, làm cảm biến gửi tín hiệu sai.
Bên cạnh đó, hư hỏng về điện cũng là nguyên nhân thường gặp. Dây điện nối đến cảm biến có thể bị đứt, bị ăn mòn ở giắc cắm do ẩm ướt hoặc tiếp xúc với hóa chất. Bản thân giắc cắm có thể bị nứt vỡ do nhiệt độ cao trong khoang động cơ hoặc rung động mạnh khi xe di chuyển trên địa hình xấu. Cuối cùng, chính bộ phận cảm biến bên trong có thể bị hỏng do lỗi sản xuất hoặc đơn giản là hết tuổi thọ sau hàng trăm nghìn km hoạt động.
Kiểm tra và bảo dưỡng cảm biến áp suất đường ống nạp (MAP) khi có dấu hiệu hư hỏng
Tầm quan trọng của việc kiểm tra và bảo dưỡng cảm biến MAP định kỳ
Nhận biết sớm các dấu hiệu cảm biến áp suất đường ống nạp bị trục trặc và thực hiện kiểm tra, bảo dưỡng định kỳ là rất quan trọng để duy trì hiệu suất và tuổi thọ của động cơ. Một cảm biến MAP hoạt động tốt đảm bảo ECU luôn nhận được dữ liệu áp suất chính xác, từ đó điều khiển hệ thống phun xăng và đánh lửa một cách tối ưu. Điều này không chỉ giúp xe đạt được công suất mong muốn mà còn góp phần đáng kể vào việc tiết kiệm nhiên liệu và giảm thiểu lượng khí thải độc hại ra môi trường.
Việc kiểm tra cảm biến MAP thường được thực hiện trong quá trình bảo dưỡng định kỳ tại các garage uy tín. Kỹ thuật viên sẽ kiểm tra kết nối điện, đường ống chân không dẫn đến cảm biến xem có bị nứt, gãy, hay rò rỉ hay không. Họ cũng có thể sử dụng máy chẩn đoán để đọc mã lỗi nếu đèn Check Engine bật sáng và kiểm tra dữ liệu trực tiếp từ cảm biến (data stream) để xem tín hiệu áp suất có nằm trong phạm vi hoạt động bình thường ở các chế độ động cơ khác nhau hay không.
Nếu cảm biến MAP được xác định là bị bẩn, trong một số trường hợp có thể vệ sinh bằng các dung dịch chuyên dụng. Tuy nhiên, cần hết sức cẩn thận để không làm hỏng các bộ phận nhạy cảm bên trong. Trong trường hợp cảm biến bị hỏng bên trong hoặc không thể khắc phục bằng vệ sinh, việc thay thế bằng cảm biến mới, chính hãng hoặc tương đương là cần thiết để phục hồi hoạt động bình thường của động cơ. Chủ động kiểm tra, vệ sinh và thay thế cảm biến khi cần thiết là cách hiệu quả để phòng ngừa các vấn đề nghiêm trọng, đảm bảo xe luôn vận hành êm ái và bền bỉ trên mọi hành trình.
Câu hỏi thường gặp về cảm biến áp suất đường ống nạp
Cảm biến MAP nằm ở đâu trên xe ô tô?
Vị trí lắp đặt cảm biến áp suất đường ống nạp có thể khác nhau tùy thuộc vào dòng xe và loại động cơ, nhưng phổ biến nhất là trên đường ống nạp (cổ hút) sau van bướm ga, hoặc gần thân bướm ga, đôi khi có thể được gắn trên vách ngăn khoang động cơ và nối với đường ống nạp bằng ống chân không.
Tôi có thể tự vệ sinh cảm biến MAP được không?
Việc tự vệ sinh cảm biến MAP là có thể, nhưng cần thực hiện cẩn thận. Bạn có thể sử dụng dung dịch vệ sinh cảm biến chuyên dụng (không phải chất tẩy rửa thông thường) và một bàn chải mềm để làm sạch cổng đo áp suất. Tuy nhiên, cần tránh xịt trực tiếp vào bên trong cảm biến và đảm bảo cảm biến khô hoàn toàn trước khi lắp lại. Nếu không chắc chắn, tốt nhất nên đưa xe đến garage chuyên nghiệp.
Lái xe khi cảm biến MAP bị hỏng có an toàn không?
Lái xe khi cảm biến áp suất đường ống nạp bị hỏng không phải là không an toàn ngay lập tức trong mọi trường hợp, nhưng nó có thể gây ra các vấn đề về hiệu suất như giảm công suất, tăng tiêu hao nhiên liệu, xe chạy giật cục, hoặc khó khởi động. Lâu dài, nó có thể gây hỏng hóc các bộ phận khác như bộ chuyển đổi xúc tác do hỗn hợp hòa khí sai. Tốt nhất là nên kiểm tra và sửa chữa sớm khi phát hiện dấu hiệu hư hỏng.
Làm thế nào để kiểm tra xem cảm biến MAP có hoạt động đúng không?
Kiểm tra chính xác hoạt động của cảm biến MAP đòi hỏi các công cụ chẩn đoán chuyên dụng như máy quét OBD-II. Kỹ thuật viên có thể đọc dữ liệu trực tiếp từ cảm biến khi động cơ hoạt động ở các chế độ khác nhau (không tải, tăng ga) và so sánh với giá trị tham chiếu của nhà sản xuất. Họ cũng có thể kiểm tra tín hiệu điện áp đầu ra bằng đồng hồ đo điện vạn năng và kiểm tra đường ống chân không kết nối với cảm biến.
Tóm lại, cảm biến áp suất đường ống nạp đóng vai trò thiết yếu trong việc tối ưu hóa hoạt động của động cơ ô tô. Việc nhận biết sớm các dấu hiệu hư hỏng và thực hiện bảo dưỡng định kỳ sẽ giúp xe bạn vận hành hiệu quả, tiết kiệm nhiên liệu và giảm thiểu khí thải. Hiểu rõ về các bộ phận này giúp bạn chăm sóc chiếc xe của mình tốt hơn cho mọi hành trình, và khi cần di chuyển linh hoạt hay có kế hoạch đi lại, Taxi Mai Linh Gia Lai luôn sẵn sàng phục vụ quý khách với những chuyến đi an toàn và tiện lợi.
