Hệ thống lái trợ lực thủy lực là một bộ phận quen thuộc trên nhiều dòng xe ô tô hiện nay. Với chức năng hỗ trợ người lái xoay vô lăng, nó giúp việc điều khiển xe trở nên nhẹ nhàng và thoải mái hơn đáng kể, đặc biệt là khi di chuyển ở tốc độ thấp hoặc thực hiện các thao tác đỗ xe. Hiểu rõ về cấu tạo và nguyên lý hoạt động của hệ thống này sẽ giúp bạn nắm vững hơn về chiếc xe của mình.
Cấu tạo chính của hệ thống lái trợ lực thủy lực
Hệ thống lái trợ lực thủy lực về cơ bản là một hệ thống kín sử dụng áp suất của dầu để tạo ra lực hỗ trợ cho người lái. Cấu tạo của nó bao gồm nhiều thành phần làm việc đồng bộ để thực hiện chức năng này.
Một trong những bộ phận cốt lõi là bơm trợ lực. Bơm này thường được dẫn động trực tiếp từ động cơ xe thông qua dây đai. Nhiệm vụ của bơm là tạo ra áp suất cần thiết cho dòng dầu thủy lực lưu thông trong hệ thống. Áp suất này là nguồn năng lượng chính giúp giảm sức nặng khi xoay vô lăng.
Kết nối với bơm là bình chứa dầu. Bình chứa này không chỉ là nơi dự trữ dầu trợ lực lái mà còn giúp điều chỉnh áp suất và nhiệt độ của dầu. Dầu trợ lực lái là một loại chất lỏng đặc biệt, có độ nhớt phù hợp để truyền áp suất và bôi trơn các bộ phận bên trong hệ thống.
Van phân phối là bộ phận thông minh, có vai trò điều hướng dòng dầu áp suất cao đến đúng vị trí cần hỗ trợ. Van này hoạt động dựa trên tín hiệu từ tay lái của người điều khiển. Khi người lái xoay vô lăng sang trái hoặc phải, van sẽ mở đường cho dầu áp suất cao chảy vào một bên của xi-lanh lực, đồng thời cho phép dầu từ phía còn lại hồi về bình chứa.
Xi-lanh lực và pít-tông là bộ phận trực tiếp tạo ra lực hỗ trợ. Xi-lanh lực được tích hợp hoặc gắn liền với thanh răng của cơ cấu lái. Bên trong xi-lanh có pít-tông. Khi dầu áp suất cao được van phân phối dẫn vào một buồng của xi-lanh, nó sẽ đẩy pít-tông di chuyển, tạo ra lực đẩy hoặc kéo lên thanh răng, hỗ trợ cho lực tác động từ vô lăng của người lái.
Thanh răng và bánh răng là bộ phận cơ khí chính của hệ thống lái, chuyển động quay của vô lăng thành chuyển động tịnh tiến của thanh răng để xoay các bánh xe. Hệ thống lái trợ lực thủy lực tích hợp xi-lanh lực vào cơ cấu này để bổ sung thêm lực từ áp suất dầu. Ngoài ra còn có các ống dẫn dầu chịu áp lực cao kết nối các bộ phận lại với nhau, đảm bảo dầu lưu thông kín và không bị rò rỉ.
Nguyên lý hoạt động của trợ lực lái thủy lực
Nguyên lý làm việc của hệ thống lái trợ lực thủy lực khá đơn giản nhưng hiệu quả. Toàn bộ quá trình bắt đầu ngay khi động cơ xe hoạt động, vì bơm trợ lực được dẫn động bởi động cơ. Bơm liên tục hút dầu từ bình chứa và tạo ra áp suất trong hệ thống. Dầu áp suất cao này sau đó được giữ lại chờ tín hiệu từ người lái thông qua van phân phối.
Khi người lái không xoay vô lăng (lái thẳng), van phân phối ở vị trí trung tâm, cho phép dòng dầu áp suất cao lưu thông tự do về lại bình chứa hoặc duy trì áp suất thấp ở hai buồng của xi-lanh lực. Lúc này, hệ thống trợ lực hầu như không hoạt động hoặc chỉ tạo ra lực hỗ trợ rất nhỏ.
Khi người lái bắt đầu xoay vô lăng sang một hướng nào đó, chuyển động này sẽ tác động lên van phân phối. Van phân phối sẽ di chuyển khỏi vị trí trung tâm, mở đường cho dầu áp suất cao từ bơm chảy vào một trong hai buồng của xi-lanh lực (tùy thuộc vào hướng đánh lái). Ví dụ, nếu đánh lái sang trái, van sẽ dẫn dầu áp suất cao vào buồng bên phải của pít-tông và cho phép dầu từ buồng bên trái hồi về bình chứa.
Sự chênh lệch áp suất giữa hai buồng của xi-lanh lực tạo ra một lực đẩy mạnh lên pít-tông, và do đó đẩy thanh răng theo hướng mong muốn. Lực này cộng hưởng với lực tác động từ vô lăng của người lái, làm giảm đáng kể sức lực cần thiết để xoay bánh xe. Lực hỗ trợ này tỷ lệ với mức độ xoay vô lăng (hoặc áp suất dầu), giúp việc điều khiển xe trở nên nhẹ nhàng, đặc biệt khi quay đầu xe hoặc di chuyển ở tốc độ chậm.
Những ưu điểm nổi bật của hệ thống lái trợ lực thủy lực
Mặc dù có các công nghệ trợ lực lái mới hơn xuất hiện, hệ thống lái trợ lực thủy lực vẫn giữ vững vị thế nhờ những ưu điểm riêng biệt. Một trong những điểm mạnh được đánh giá cao nhất là khả năng mang lại cảm giác lái chân thực. Nhờ nguyên lý hoạt động dựa trên áp suất dầu và sự kết nối cơ khí trực tiếp, người lái có thể cảm nhận rõ ràng phản ứng của mặt đường truyền ngược lên vô lăng. Điều này giúp tài xế có cảm giác kiểm soát tốt hơn và kết nối với chiếc xe.
Bên cạnh đó, hệ thống này nổi tiếng với độ tin cậy và sự bền bỉ theo thời gian. Cấu tạo của nó tương đối đơn giản với ít linh kiện điện tử phức tạp, giảm thiểu nguy cơ hỏng hóc do các vấn đề về mạch điện. Các bộ phận cơ khí và thủy lực được chế tạo để chịu được áp suất và điều kiện hoạt động khắc nghiệt.
Việc bảo dưỡng và sửa chữa hệ thống trợ lực lái thủy lực thường có chi phí hợp lý hơn so với các hệ thống điện tử phức tạp. Các vấn đề phổ biến như rò rỉ dầu hoặc hỏng van phân phối thường có thể được khắc phục dễ dàng bởi các kỹ thuật viên có kinh nghiệm. Tuy nhiên, việc kiểm tra mức dầu và thay dầu định kỳ là vô cùng quan trọng để đảm bảo hệ thống hoạt động trơn tru và kéo dài tuổi thọ.
Được giới thiệu lần đầu tiên vào những năm 1950, trợ lực lái thủy lực đã trải qua quá trình phát triển và hoàn thiện lâu dài. Sự phổ biến của nó trên hàng triệu xe ô tô trên toàn cầu trong suốt nhiều thập kỷ là minh chứng rõ nhất cho tính hiệu quả và độ tin cậy của công nghệ này. Ngay cả trên các mẫu xe hiện đại, biến thể cải tiến của hệ thống lái trợ lực thủy lực vẫn được sử dụng.

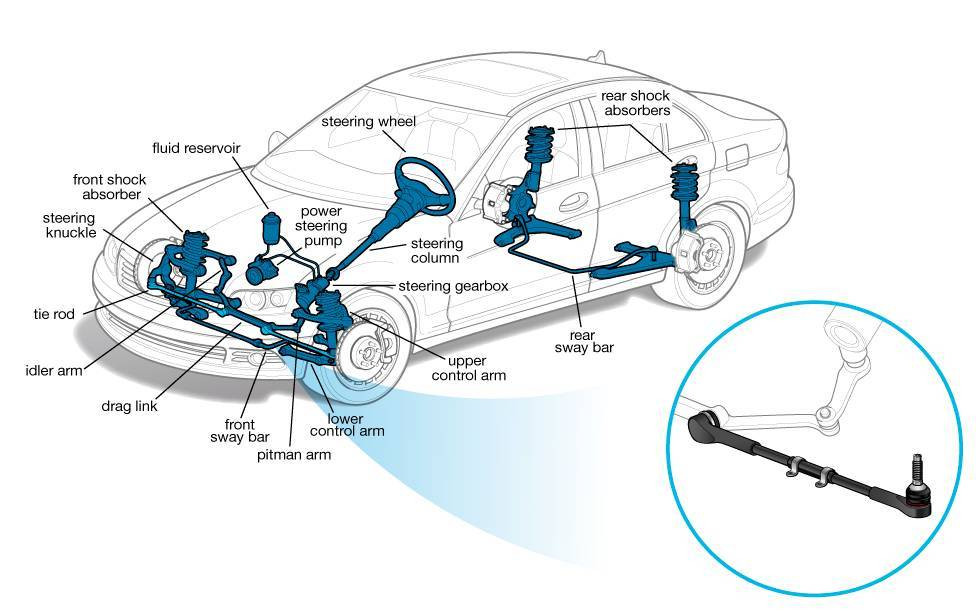

Người lái thao tác vô lăng với hệ thống lái trợ lực
Một số hạn chế cần lưu ý
Bên cạnh những ưu điểm, hệ thống lái trợ lực thủy lực cũng tồn tại một số hạn chế nhất định cần được cân nhắc. Điểm đáng chú ý nhất là hiệu quả năng lượng. Do bơm trợ lực luôn hoạt động và được dẫn động bởi động cơ, nó tiêu hao một phần công suất của động cơ ngay cả khi không cần trợ lực lái (ví dụ: khi đi thẳng trên đường trường). Điều này có thể ảnh hưởng đôi chút đến mức tiêu hao nhiên liệu tổng thể của xe so với các hệ thống trợ lực lái chỉ hoạt động khi cần thiết.
Một hạn chế khác liên quan đến cảm giác lái. Ở các hệ thống thủy lực cơ bản, mức độ trợ lực phụ thuộc trực tiếp vào tốc độ quay của bơm, tức là phụ thuộc vào vòng tua máy. Điều này dẫn đến việc tay lái có thể cảm thấy hơi nặng khi xe di chuyển ở tốc độ rất thấp (ví dụ: khi đỗ xe) và có thể trở nên quá nhẹ khi xe chạy ở tốc độ cao, làm giảm cảm giác kết nối với mặt đường và tiềm ẩn nguy cơ thiếu ổn định ở tốc độ cao. Mặc dù các hệ thống thủy lực hiện đại đã có những cải tiến (như van điều khiển theo tốc độ) để khắc phục phần nào nhược điểm này, nhưng vẫn có sự khác biệt so với các hệ thống trợ lực lái điện tiên tiến hơn.
Hệ thống lái trợ lực thủy lực cũng yêu cầu bảo dưỡng định kỳ tập trung vào việc kiểm tra và thay thế dầu trợ lực. Nếu dầu bị bẩn, hết hạn sử dụng hoặc mức dầu xuống thấp, hiệu quả của hệ thống sẽ giảm đi đáng kể, thậm chí có thể gây hỏng bơm hoặc các bộ phận khác. Việc kiểm tra này cần được thực hiện theo khuyến cáo của nhà sản xuất để duy trì hoạt động tối ưu.
Cuối cùng, các bộ phận của hệ thống thủy lực như bơm, bình chứa và xi-lanh lực có thể chiếm một không gian đáng kể trong khoang động cơ và tăng thêm trọng lượng cho xe so với hệ thống trợ lực điện nhỏ gọn hơn.
FAQs: Câu hỏi thường gặp về Hệ thống Lái Trợ Lực Thủy Lực
-
Hệ thống lái trợ lực thủy lực hoạt động như thế nào một cách đơn giản?
Nói một cách đơn giản, nó sử dụng một bơm chạy bằng động cơ để tạo áp suất dầu. Khi bạn xoay vô lăng, một van sẽ điều hướng dầu áp suất cao này đến một xi-lanh để đẩy thanh răng lái, giúp bạn xoay bánh xe dễ dàng hơn bằng cách cộng thêm lực hỗ trợ. -
Dấu hiệu nhận biết hệ thống trợ lực lái thủy lực có vấn đề là gì?
Các dấu hiệu phổ biến bao gồm vô lăng nặng hơn bình thường, phát ra tiếng ồn rít khi xoay vô lăng (thường do mức dầu thấp hoặc bơm hỏng), rung vô lăng, hoặc phát hiện rò rỉ dầu dưới gầm xe, đặc biệt là ở khu vực bánh trước. -
Có cần thay dầu trợ lực lái thủy lực không?
Có, dầu trợ lực lái cần được kiểm tra và thay thế định kỳ theo khuyến cáo của nhà sản xuất xe. Dầu cũ hoặc bẩn có thể làm giảm hiệu quả trợ lực và gây hỏng các bộ phận. -
Hệ thống lái trợ lực thủy lực khác gì so với trợ lực lái điện (EPS)?
Hệ thống thủy lực sử dụng áp suất dầu được tạo ra bởi bơm chạy bằng động cơ, mang lại cảm giác lái truyền thống và phản hồi từ mặt đường tốt. Hệ thống trợ lực điện (EPS) sử dụng mô-tơ điện, chỉ tiêu thụ năng lượng khi cần thiết, cho phép tùy chỉnh cảm giác lái dễ dàng hơn theo tốc độ, và thường hiệu quả nhiên liệu hơn.
Hệ thống lái trợ lực thủy lực là một công nghệ quan trọng đã và đang góp phần vào sự thoải mái và an toàn khi điều khiển xe ô tô. Hiểu rõ về nó giúp người sử dụng xe có thể bảo dưỡng đúng cách và nhận biết sớm các dấu hiệu bất thường. Dù công nghệ mới hơn đã xuất hiện, hệ thống lái trợ lực thủy lực vẫn là một phần không thể thiếu trên nhiều phương tiện. Tại Taxi Mai Linh Gia Lai, chúng tôi luôn quan tâm đến việc cập nhật kiến thức về xe để phục vụ khách hàng tốt nhất.
