Phanh tang trống, hay còn được gọi là phanh đùm hoặc phanh guốc (tiếng Anh: Drum Brake), là một trong những hệ thống phanh lâu đời và phổ biến trên các phương tiện giao thông, đặc biệt là ô tô. Được phát minh bởi kỹ sư Louis Renault vào năm 1902, hệ thống phanh này đóng vai trò quan trọng trong việc đảm bảo an toàn khi di chuyển bằng cách giúp xe giảm tốc độ hoặc dừng lại một cách hiệu quả. Ban đầu, cơ cấu phanh tang trống hoạt động dựa trên đòn bẩy và dây cáp, nhưng sau đó đã được cải tiến đáng kể với sự ra đời của hệ thống thủy lực vào những năm 1930, mang lại hiệu quả truyền lực tốt hơn.
Phanh Tang Trống Là Gì?
Phanh tang trống là một loại hệ thống phanh hoạt động dựa trên nguyên lý ma sát giữa các má phanh và mặt trong của một chiếc trống hình trụ (tang trống) được gắn liền với bánh xe. Khi người lái tác động lực phanh, các má phanh sẽ được đẩy ra và ép chặt vào thành trống đang quay cùng bánh xe, tạo ra lực ma sát lớn làm giảm tốc độ quay của bánh xe, từ đó khiến xe chậm lại hoặc dừng hẳn. Đây là một cơ chế đơn giản nhưng hiệu quả trong việc kiểm soát chuyển động của xe. Hệ thống này từng là tiêu chuẩn trên hầu hết các xe ô tô trước khi phanh đĩa trở nên phổ biến hơn, tuy nhiên vẫn còn được sử dụng rộng rãi trên bánh sau của nhiều mẫu xe hiện đại, đặc biệt là các dòng xe cỡ nhỏ hoặc xe thương mại.
Cấu Tạo Cơ Bản Của Phanh Tang Trống
Về cơ bản, cấu tạo phanh tang trống bao gồm nhiều bộ phận phanh chính làm việc phối hợp với nhau để tạo ra lực hãm chuyển động. Các thành phần cốt lõi bao gồm xi lanh bánh xe, piston, cuppen, má phanh, lò xo hồi vị và trống phanh. Ngoài ra, còn có các chi tiết khác đảm nhận nhiệm vụ truyền lực và điều chỉnh. Sự hoạt động đồng bộ của các bộ phận phanh này quyết định hiệu quả dừng xe của hệ thống phanh tang trống.
Các Bộ Phận Chính Trong Cấu Tạo
Xi lanh bánh xe (còn gọi là xi lanh phụ) là một buồng chứa dầu phanh, nơi đặt piston và các cuppen làm kín. Piston được nối trực tiếp với guốc phanh (là khung giữ má phanh). Cuppen là các vòng đệm cao su hoặc vật liệu tương tự, có chức năng chính là ngăn chặn dầu phanh bị rò rỉ ra ngoài và không cho không khí lọt vào hệ thống thủy lực, đảm bảo áp suất dầu được duy trì. Má phanh là phần vật liệu ma sát được gắn trên guốc phanh, là bộ phận phanh tiếp xúc trực tiếp với bề mặt bên trong của trống phanh khi phanh. Lò xo hồi vị có nhiệm vụ kéo guốc phanh trở về vị trí ban đầu khi áp suất dầu phanh giảm, giải phóng lực ma sát và cho phép bánh xe quay tự do.

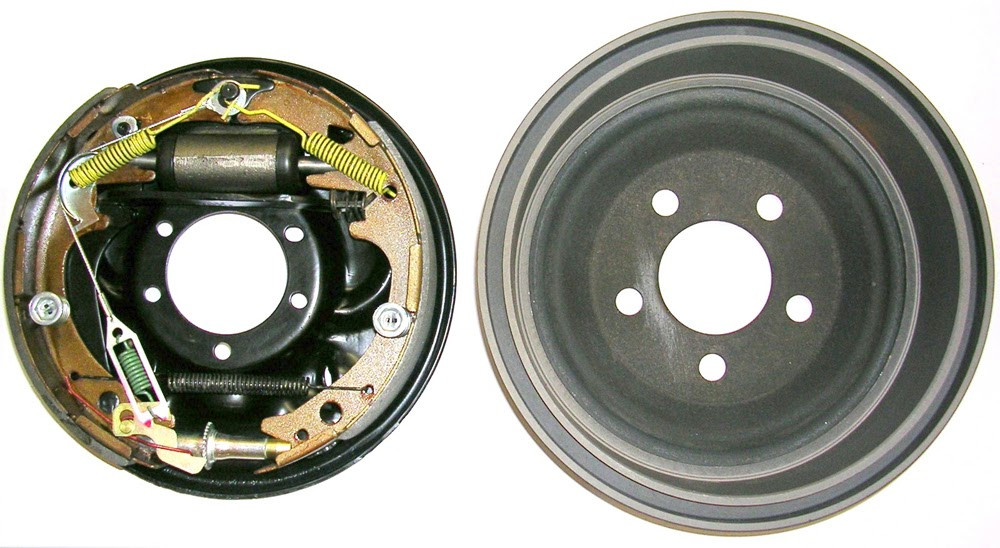

Cấu tạo chung của hệ thống phanh tang trống
Nguyên Lý Hoạt Động Chi Tiết Của Phanh Tang Trống
Nguyên lý hoạt động phanh tang trống bắt đầu khi người lái đạp bàn đạp phanh. Lực tác động lên bàn đạp sẽ được truyền đến xi lanh chính, tạo ra áp suất trong hệ thống dầu phanh. Áp suất này sau đó truyền qua các đường ống dẫn dầu đến xi lanh bánh xe tại mỗi bánh xe được trang bị phanh tang trống. Tại xi lanh bánh xe, áp suất dầu đẩy các piston di chuyển ra ngoài. Do piston được nối với guốc phanh, chuyển động của piston sẽ đẩy hai guốc phanh mở rộng và ép chặt hai má phanh gắn trên guốc vào bề mặt phía trong của trống phanh.
Trống phanh đang quay cùng với bánh xe. Khi má phanh tiếp xúc và tạo ma sát với thành trống, lực ma sát sinh ra sẽ làm giảm tốc độ quay của trống phanh, và do đó làm giảm tốc độ quay của bánh xe. Quá trình này tạo ra lực hãm, kìm hãm quán tính chuyển động của xe, giúp xe dần chậm lại hoặc dừng hẳn. Khi người lái nhả bàn đạp phanh, áp suất dầu trong hệ thống giảm. Các lò xo hồi vị gắn với guốc phanh sẽ tự động kéo các guốc phanh trở về vị trí ban đầu, giải phóng lực ma sát giữa má phanh và trống phanh, cho phép bánh xe quay tự do trở lại.

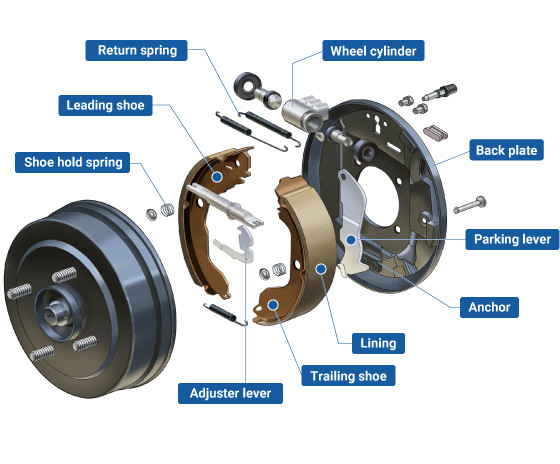

Sơ đồ các bộ phận phanh tang trống ô tô
Phân Loại Phanh Tang Trống Phổ Biến
Phanh tang trống được phát triển thành nhiều kiểu khác nhau dựa trên cách bố trí và hoạt động của guốc phanh và xi lanh bánh xe, nhằm tối ưu hiệu quả phanh trong các điều kiện sử dụng khác nhau. Có bốn loại phanh tang trống phổ biến dựa trên sự kết hợp giữa guốc dẫn (guốc mà lực ma sát của nó hỗ trợ thêm lực ép) và guốc kéo (guốc mà lực ma sát của nó làm giảm lực ép):
Loại dẫn và kéo (Leading-Trailing Shoe): Đây là cấu hình đơn giản nhất, sử dụng một xi lanh bánh xe tác động lên hai guốc. Một guốc sẽ hoạt động như guốc dẫn khi xe chạy tiến (lực ma sát tự khuếch đại lực ép), và guốc còn lại là guốc kéo (lực ma sát có xu hướng giảm lực ép). Khi xe lùi, vai trò của hai guốc sẽ đảo ngược.
Loại hai guốc dẫn (Twin Leading Shoe): Cấu hình này sử dụng hai xi lanh bánh xe, mỗi xi lanh tác động lên một guốc phanh riêng biệt. Cả hai guốc đều được thiết kế để hoạt động như guốc dẫn khi xe chạy tiến, nhờ đó tạo ra lực phanh mạnh hơn đáng kể so với loại dẫn và kéo, đặc biệt phù hợp cho các xe tải hoặc xe yêu cầu hiệu suất phanh cao.
Loại một trợ động (Single Servo): Cấu trúc này sử dụng một guốc phanh chính và một guốc phanh phụ liên kết với nhau. Lực ép của guốc chính khi tiếp xúc với trống phanh sẽ được truyền qua một cơ cấu liên kết để hỗ trợ đẩy guốc phụ, tạo ra hiệu ứng trợ động giúp tăng lực phanh tổng thể.
Loại hai trợ động (Dual Servo): Tương tự loại một trợ động, nhưng cả hai guốc phanh đều được liên kết để tạo hiệu ứng trợ động cho nhau. Khi một guốc được ép vào trống, lực ma sát của nó sẽ hỗ trợ đẩy guốc còn lại, và ngược lại, tạo ra hiệu quả trợ động kép và lực phanh rất mạnh. Cấu hình này thường phức tạp hơn nhưng mang lại hiệu suất phanh cao nhất trong các loại phanh tang trống.
Ưu Nhược Điểm Của Hệ Thống Phanh Tang Trống
Mặc dù phanh tang trống là một hệ thống phanh truyền thống, nó vẫn tồn tại và được sử dụng nhờ những ưu điểm riêng. Tuy nhiên, so với các hệ thống phanh hiện đại hơn như phanh đĩa, nó cũng có những hạn chế nhất định.
Ưu Điểm Của Phanh Đùm
Một trong những ưu điểm lớn nhất của phanh tang trống là chi phí sản xuất và bảo trì thường thấp hơn so với phanh đĩa. Cấu trúc kín của tang trống giúp bảo vệ các bộ phận phanh bên trong như má phanh và xi lanh bánh xe khỏi bụi bẩn, nước và các yếu tố môi trường khác, kéo dài tuổi thọ của má phanh. Ngoài ra, với diện tích tiếp xúc giữa má phanh và trống phanh lớn, phanh tang trống có khả năng tạo ra lực phanh mạnh ở tốc độ thấp và rất hiệu quả làm phanh tay (phanh đỗ) nhờ cơ cấu cơ khí đơn giản để ép guốc phanh. Hiệu ứng trợ động tự nhiên (đặc biệt ở loại dẫn và kéo, trợ động) cũng giúp tăng lực phanh mà không cần quá nhiều lực tác động từ người lái.
Nhược Điểm Cần Lưu Ý
Bên cạnh ưu điểm, phanh tang trống cũng tồn tại những nhược điểm đáng kể. Khả năng tản nhiệt của nó kém hơn nhiều so với phanh đĩa. Khi phanh gấp hoặc liên tục, nhiệt độ trong tang trống có thể tăng cao, làm giảm hệ số ma sát của má phanh (hiện tượng “fading”) và giảm hiệu quả phanh. Cấu tạo kín cũng khiến việc kiểm tra và bảo dưỡng phức tạp hơn so với phanh đĩa. Hơn nữa, khi nước lọt vào bên trong tang trống, hiệu quả phanh có thể giảm sút đáng kể cho đến khi nước khô đi. Việc thay thế má phanh tang trống cũng thường mất nhiều thời gian và công sức hơn so với phanh đĩa.
FAQs: Những Câu Hỏi Thường Gặp Về Phanh Tang Trống
Phanh tang trống khác phanh đĩa như thế nào?
Sự khác biệt chính nằm ở cấu tạo và nguyên lý hoạt động. Phanh đĩa sử dụng má phanh ép vào hai mặt của đĩa phanh quay cùng bánh xe, trong khi phanh tang trống sử dụng má phanh ép vào mặt trong của trống phanh. Phanh đĩa thường có khả năng tản nhiệt tốt hơn, hiệu quả phanh ổn định hơn ở tốc độ cao và trong điều kiện ẩm ướt, dễ kiểm tra và bảo dưỡng hơn. Ngược lại, phanh tang trống có chi phí thấp hơn, tuổi thọ má phanh có thể dài hơn nếu được bảo vệ tốt khỏi bụi bẩn, và hiệu quả làm phanh tay thường tốt hơn.
Làm thế nào để biết phanh tang trống cần được bảo dưỡng hoặc thay thế?
Một số dấu hiệu cho thấy phanh tang trống của bạn cần được kiểm tra bao gồm: phát ra tiếng kêu ken két hoặc rít khi phanh, cảm giác bàn đạp phanh bị mềm hoặc phải đạp sâu hơn bình thường, xe bị lệch sang một bên khi phanh, hoặc phanh tay không còn giữ được xe chắc chắn. Ngoài ra, nếu xe đã đi được một quãng đường nhất định theo khuyến cáo của nhà sản xuất (thường là sau mỗi 20.000 – 30.000 km hoặc tùy loại xe và điều kiện sử dụng), bạn nên kiểm tra độ mòn của má phanh và tình trạng chung của hệ thống.
Có nên nâng cấp phanh tang trống lên phanh đĩa không?
Việc nâng cấp từ phanh tang trống lên phanh đĩa có thể cải thiện đáng kể hiệu suất phanh, đặc biệt là khả năng tản nhiệt và hiệu quả phanh ở tốc độ cao hoặc trong điều kiện ẩm ướt. Tuy nhiên, đây là một quá trình phức tạp, đòi hỏi thay thế nhiều bộ phận phanh liên quan (bao gồm cả trục bánh xe, hệ thống thủy lực…) và cần được thực hiện bởi thợ chuyên nghiệp để đảm bảo an toàn và tính tương thích với hệ thống phanh tổng thể của xe. Chi phí cho việc nâng cấp này cũng khá cao.
Việc hiểu rõ về phanh tang trống từ cấu tạo đến nguyên lý hoạt động là rất hữu ích cho bất kỳ chủ xe nào, giúp nhận biết sớm các dấu hiệu bất thường và thực hiện bảo dưỡng đúng lúc, đảm bảo an toàn cho bản thân và mọi người khi tham gia giao thông. Hệ thống phanh tang trống vẫn là một bộ phận phanh tin cậy trên nhiều loại xe, góp phần vào hành trình an toàn của bạn cùng Taxi Mai Linh Gia Lai.
