Hệ thống điện trên ô tô là một mạng lưới phức tạp, đòi hỏi sự chính xác cao khi kiểm tra và chẩn đoán. Hiểu rõ cách sử dụng đồng hồ vạn năng là kỹ năng cần thiết giúp người dùng có thể nhanh chóng xác định các vấn đề, từ đó đảm bảo xe vận hành ổn định và an toàn. Đây là một dụng cụ không thể thiếu cho cả thợ sửa chữa chuyên nghiệp lẫn những người yêu xe muốn tự mình kiểm tra và bảo dưỡng chiếc xe thân yêu.
Giới Thiệu Tổng Quan Về Đồng Hồ Vạn Năng
Đồng hồ vạn năng, hay còn gọi là VOM (Volt-Ohm-Milliammeter), là một dụng cụ đo lường điện đa chức năng. Nó có khả năng đo các thuộc tính điện cơ bản như điện áp (V), điện trở (Ω) và dòng điện (A). Sự ra đời của thiết bị đo lường này đã thay thế cho việc phải sử dụng riêng lẻ nhiều loại máy đo khác nhau, mang lại sự tiện lợi và hiệu quả cao.
Trong lĩnh vực sản xuất, chế tạo và đặc biệt là bảo dưỡng, sửa chữa ô tô, đồng hồ vạn năng đóng vai trò cực kỳ quan trọng. Nó được sử dụng để kiểm tra tình trạng hoạt động của các bộ phận điện, từ đó phát hiện sớm các lỗi hoặc sự cố. Công dụng đa dạng của dụng cụ đo điện này bao gồm khả năng đo dòng điện một chiều (DC) và xoay chiều (AC), đo điện trở ngay cả với điện áp và dòng điện nhỏ, đo thời gian, tần số, và đặc biệt là chẩn đoán các vấn đề liên quan đến mạch điện, kiểm tra ắc quy, máy phát điện của xe ô tô, cùng nhiều cảm biến khác.
Phân Loại Các Kiểu Đồng Hồ Vạn Năng Phổ Biến
Thị trường hiện nay cung cấp rất nhiều loại đồng hồ vạn năng khác nhau, đa dạng về kích thước, tính năng và mức giá, phù hợp với nhiều mục đích sử dụng từ cơ bản đến chuyên sâu. Việc hiểu rõ đặc điểm của từng loại giúp người dùng lựa chọn được thiết bị đo lường phù hợp nhất cho nhu cầu kiểm tra hệ thống điện trên ô tô của mình. Các loại đồng hồ vạn năng có thể được phân loại dựa trên nguyên lý hoạt động và thiết kế.
Đặc Điểm Nổi Bật Của Từng Loại Đồng Hồ
- Đồng hồ vạn năng tương tự (Analog): Đây là loại truyền thống, sử dụng kim chỉ thị trên mặt số để hiển thị kết quả đo. Cấu tạo bao gồm một cuộn dây, bộ phận đo microammeter và kim. Kết quả được tính toán dựa trên sự di chuyển của kim tương ứng với các phép đo. Mặc dù có độ bền cao và không cần pin khi đo điện áp, loại này đòi hỏi người đọc phải có kỹ năng đọc thang đo chính xác và có thể gặp sai số chủ quan.
- Đồng hồ vạn năng kỹ thuật số (Digital): Loại này hiển thị kết quả đo trực tiếp dưới dạng số trên màn hình LCD hoặc LED. Thiết bị đo lường này thường có độ chính xác cao hơn, dễ đọc và tích hợp nhiều tính năng bổ sung như đo tần số, kiểm tra diode, thông mạch… Màn hình hiển thị rõ nét các thông số, biểu tượng, giúp người dùng dễ dàng thao tác và nắm bắt thông tin về các lỗi trên xe, từ đó đưa ra giải pháp khắc phục phù hợp.

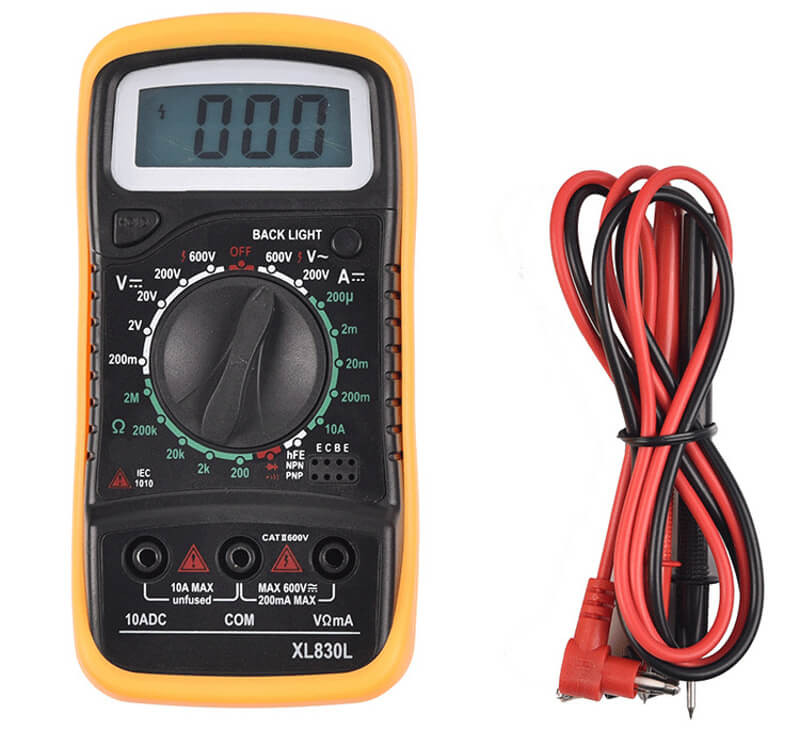

Các loại đồng hồ vạn năng kỹ thuật số đa dạng tính năng cho kiểm tra điện ô tô - Đồng hồ vạn năng dạng kẹp (Clamp Meter): Thiết kế đặc biệt với một đầu kẹp cho phép đo dòng điện (Ampe) mà không cần ngắt mạch. Ngoài ra, nó vẫn có các chân đo truyền thống để đo điện áp và điện trở. Loại này cực kỳ hữu ích khi cần đo dòng điện lớn hoặc trong các tình huống không thể ngắt kết nối mạch điện. Thiết bị đo dạng kẹp thường được sử dụng để tính toán công suất tiêu thụ dựa trên thông số điện áp và giá trị ampe thu được.
- Đồng hồ vạn năng tự động (Auto-ranging): Đây thường là các mẫu đồng hồ vạn năng kỹ thuật số cao cấp, có khả năng tự động chọn thang đo phù hợp với tín hiệu đo. Điều này giúp người dùng tiết kiệm thời gian cài đặt và tránh được nguy cơ hỏng máy do chọn sai thang đo. Mặc dù có chi phí cao hơn, nhưng tính tiện lợi và an toàn mà loại này mang lại là rất đáng kể. Một số mẫu còn trang bị đèn nền hoặc đèn LED nhỏ hỗ trợ làm việc trong môi trường thiếu sáng, giúp kiểm tra các chi tiết máy nhỏ hoặc khuất trong động cơ dễ dàng hơn.
Quy Trình Thực Hiện Cách Sử Dụng Đồng Hồ Vạn Năng Với Hệ Thống Điện Ô Tô
Hệ thống điện trên ô tô bao gồm nhiều bộ phận quan trọng như ắc quy, máy phát điện, hệ thống khởi động, chiếu sáng, các cảm biến… Việc kiểm tra định kỳ bằng đồng hồ vạn năng giúp phát hiện sớm các vấn đề tiềm ẩn, đảm bảo xe hoạt động hiệu quả và an toàn. Hai bộ phận thường được kiểm tra nhất chính là ắc quy và máy phát điện, vì chúng là nguồn cung cấp năng lượng chính cho toàn bộ hệ thống.
Kiểm Tra Tình Trạng Ắc Quy Ô Tô
Ắc quy ô tô là nơi lưu trữ năng lượng điện để khởi động động cơ và cung cấp nguồn điện cho các thiết bị khi động cơ chưa hoạt động. Các dấu hiệu như xe khó khởi động, đèn chiếu sáng yếu, hoặc đèn cảnh báo ắc quy trên bảng táp-lô bật sáng thường chỉ ra rằng ắc quy đang gặp vấn đề. Sử dụng đồng hồ vạn năng để kiểm tra là bước đầu tiên để chẩn đoán chính xác tình trạng của nó.
Quy trình kiểm tra điện áp ắc quy bằng thiết bị đo điện này bao gồm các bước sau: Trước tiên, hãy bật đèn pha của xe trong khoảng 5-10 phút để loại bỏ điện áp bề mặt và có kết quả đo chính xác hơn. Tiếp theo, tắt đèn pha và cài đặt đồng hồ vạn năng ở thang đo điện áp DC, thường là mức 15V hoặc 20V (đối với đồng hồ tự động thì chỉ cần chọn chế độ đo DC Voltage). Kết nối đầu dây màu đỏ của đồng hồ với cực dương (+) của ắc quy và đầu dây màu đen với cực âm (-) của ắc quy. Đọc giá trị điện áp hiển thị. Một ắc quy đầy và khỏe mạnh khi không tải (động cơ tắt) thường có điện áp khoảng 12.6V trở lên. Nếu điện áp đo được dưới 12.4V, ắc quy có thể đang yếu và cần được sạc. Giá trị dưới 12V là dấu hiệu rõ ràng ắc quy yếu hoặc hỏng.
Đo Điện Áp Máy Phát Điện
Máy phát điện (Alternator) có nhiệm vụ sạc cho ắc quy và cung cấp điện cho toàn bộ hệ thống điện của xe khi động cơ đang chạy. Nếu máy phát điện hỏng hoặc hoạt động kém, ắc quy sẽ không được sạc đầy đủ và có thể dẫn đến hết điện ngay khi xe đang chạy, hoặc xe không thể khởi động lại sau khi tắt máy. Kiểm tra máy phát điện bằng đồng hồ vạn năng là cách hiệu quả để xác định tình trạng của nó.
Người dùng đang kiểm tra ắc quy ô tô bằng đồng hồ vạn năng kỹ thuật sốĐể kiểm tra máy phát điện, hãy cài đặt đồng hồ vạn năng ở thang đo điện áp DC 20V (hoặc chế độ DC Voltage). Kết nối các đầu đo tương tự như khi kiểm tra ắc quy: đỏ vào cực dương (+), đen vào cực âm (-) của ắc quy. Sau đó, khởi động động cơ xe. Quan sát giá trị điện áp hiển thị trên đồng hồ. Khi động cơ đang chạy, điện áp đo được trên ắc quy (đang được sạc bởi máy phát điện) lý tưởng nên nằm trong khoảng từ 13.8V đến 14.8V. Nếu giá trị này thấp hơn 13.5V, máy phát điện có thể đang sạc yếu. Nếu cao hơn 15V, hệ thống sạc có thể bị lỗi điều áp, gây hại cho ắc quy và các thiết bị điện khác. Để kiểm tra khả năng chịu tải của máy phát điện, hãy bật thêm các thiết bị tiêu thụ điện nặng như đèn pha, quạt sưởi/điều hòa ở mức cao nhất. Điện áp có thể giảm nhẹ ban đầu nhưng sau đó nên ổn định trở lại trong phạm vi từ 13.6V đến 14.6V. Nếu điện áp giảm đáng kể và không hồi phục, máy phát điện có thể không đủ công suất hoặc đang gặp vấn đề.
Ứng Dụng Khác Của Đồng Hồ Vạn Năng Trong Chẩn Đoán Ô Tô
Ngoài việc kiểm tra ắc quy và máy phát điện, đồng hồ vạn năng còn là công cụ đắc lực để chẩn đoán nhiều bộ phận khác trong hệ thống điện ô tô. Người dùng có thể sử dụng nó để kiểm tra điện áp tín hiệu hoặc điện trở của các cảm biến quan trọng như cảm biến lưu lượng khí (MAF), cảm biến nhiệt độ nước làm mát động cơ, cảm biến nhiệt độ nhiên liệu, hoặc các cảm biến vị trí như cảm biến trục cam, trục khuỷu.
Bằng cách đo điện áp đầu ra của các cảm biến khi chúng hoạt động (ví dụ: điện áp thay đổi khi động cơ quay, nhiệt độ tăng/giảm), hoặc đo điện trở của chúng (thường khi cảm biến nguội hoặc ở nhiệt độ phòng), người thợ hoặc người yêu xe có thể so sánh giá trị đo được với thông số kỹ thuật tiêu chuẩn của nhà sản xuất. Nếu giá trị đo nằm ngoài phạm vi cho phép, đó là dấu hiệu cho thấy cảm biến có thể bị lỗi, dây dẫn bị đứt hoặc ngắn mạch, hoặc có vấn đề ở bộ phận điều khiển liên quan. Việc này giúp khoanh vùng và xác định nguyên nhân gốc rễ của các mã lỗi hiển thị trên xe hoặc các triệu chứng hoạt động bất thường của động cơ và hệ thống.
Những Lưu Ý Quan Trọng Khi Sử Dụng Đồng Hồ Vạn Năng An Toàn
Làm việc với hệ thống điện trên ô tô luôn tiềm ẩn rủi ro về điện giật hoặc làm hỏng thiết bị nếu không cẩn thận. Do đó, việc tuân thủ các nguyên tắc an toàn khi sử dụng đồng hồ vạn năng là cực kỳ quan trọng. Luôn đảm bảo bạn hiểu rõ chức năng của từng chế độ đo (V, A, Ω) và thang đo tương ứng. Chọn đúng chế độ và thang đo trước khi kết nối các đầu đo vào mạch điện.
Tuyệt đối không đo điện trở hoặc thông mạch trên một mạch điện đang có điện áp. Điều này có thể làm hỏng thiết bị đo ngay lập tức. Khi đo dòng điện (Ampe), phải kết nối đồng hồ nối tiếp với mạch điện và chọn thang đo phù hợp với dòng điện dự kiến. Đo dòng điện bằng cách nối song song sẽ gây ngắn mạch và rất nguy hiểm. Luôn đeo kính bảo hộ để bảo vệ mắt khỏi tia lửa điện có thể phát sinh và sử dụng găng tay cách điện khi làm việc gần các bộ phận điện áp cao, đặc biệt là trong khoang động cơ. Hãy kiểm tra dây đo của đồng hồ vạn năng thường xuyên để đảm bảo không bị nứt, đứt, gây nguy hiểm. Thực hiện đầy đủ các nguyên tắc an toàn sẽ giúp bạn kiểm tra và chẩn đoán hiệu quả mà vẫn đảm bảo an toàn cho bản thân và thiết bị.
Dụng cụ bảo hộ cá nhân như găng tay và kính khi sử dụng đồng hồ vạn năng
Việc nắm vững cách sử dụng đồng hồ vạn năng là kỹ năng giá trị giúp bạn chủ động kiểm tra và bảo dưỡng hệ thống điện trên chiếc xe của mình. Hiểu rõ các thông số đo lường sẽ giúp phát hiện sớm các vấn đề tiềm ẩn, tiết kiệm thời gian và chi phí sửa chữa. Hy vọng những thông tin này hữu ích cho bạn trong việc chăm sóc xe. Để di chuyển an toàn và tiện lợi tại Gia Lai, hãy nhớ đến dịch vụ đáng tin cậy từ Taxi Mai Linh Gia Lai.
Câu Hỏi Thường Gặp (FAQs)
- Đồng hồ vạn năng là gì?
Đồng hồ vạn năng là dụng cụ đo lường điện đa năng, có khả năng đo điện áp, dòng điện và điện trở. - Nên dùng loại đồng hồ vạn năng nào cho ô tô?
Đồng hồ vạn năng kỹ thuật số được khuyên dùng vì dễ đọc, độ chính xác cao và thường có nhiều tính năng hữu ích cho việc kiểm tra ô tô. - Đồng hồ vạn năng có thể đo những gì trên ô tô?
Nó có thể đo điện áp ắc quy, điện áp sạc máy phát điện, điện trở của các cuộn dây, kiểm tra thông mạch của dây dẫn, đo điện áp tín hiệu của nhiều loại cảm biến. - Làm sao biết ắc quy ô tô còn tốt hay không bằng đồng hồ vạn năng?
Đo điện áp khi động cơ tắt; nếu dưới 12.4V (đặc biệt dưới 12V) thì ắc quy có thể yếu hoặc hỏng. - Điện áp tiêu chuẩn của máy phát điện ô tô là bao nhiêu?
Khi động cơ đang chạy, điện áp sạc lý tưởng nên nằm trong khoảng 13.8V đến 14.8V. - Sử dụng đồng hồ vạn năng có nguy hiểm không?
Có thể nguy hiểm nếu không tuân thủ các quy tắc an toàn, đặc biệt khi đo trên mạch điện có điện áp cao hoặc chọn sai chế độ đo. - Khi nào cần kiểm tra hệ thống điện ô tô bằng đồng hồ vạn năng?
Khi xe gặp các vấn đề liên quan đến điện như khó khởi động, đèn yếu, các thiết bị điện không hoạt động, hoặc khi bảo dưỡng định kỳ. - Có thể đo cảm biến bằng đồng hồ vạn năng không?
Có, có thể đo điện áp tín hiệu ra của cảm biến hoặc điện trở của cảm biến (nếu có) để kiểm tra hoạt động của chúng. - Điện áp DC và AC khác nhau như thế nào trên ô tô?
Hệ thống điện chính trên ô tô (ắc quy, sạc) sử dụng điện áp DC (một chiều), trong khi một số thành phần như hệ thống đánh lửa hoặc đầu ra từ bộ biến tần có thể liên quan đến AC (xoay chiều). Cần chọn đúng chế độ đo trên đồng hồ. - Tại sao không nên đo điện trở trên mạch đang có điện?
Việc đo điện trở bằng đồng hồ vạn năng dựa trên việc đưa một dòng điện nhỏ vào mạch; nếu mạch đang có điện áp riêng, nó có thể gây hỏng đồng hồ hoặc tạo ra kết quả đo sai lệch nghiêm trọng.
